MSI CG481-S6053

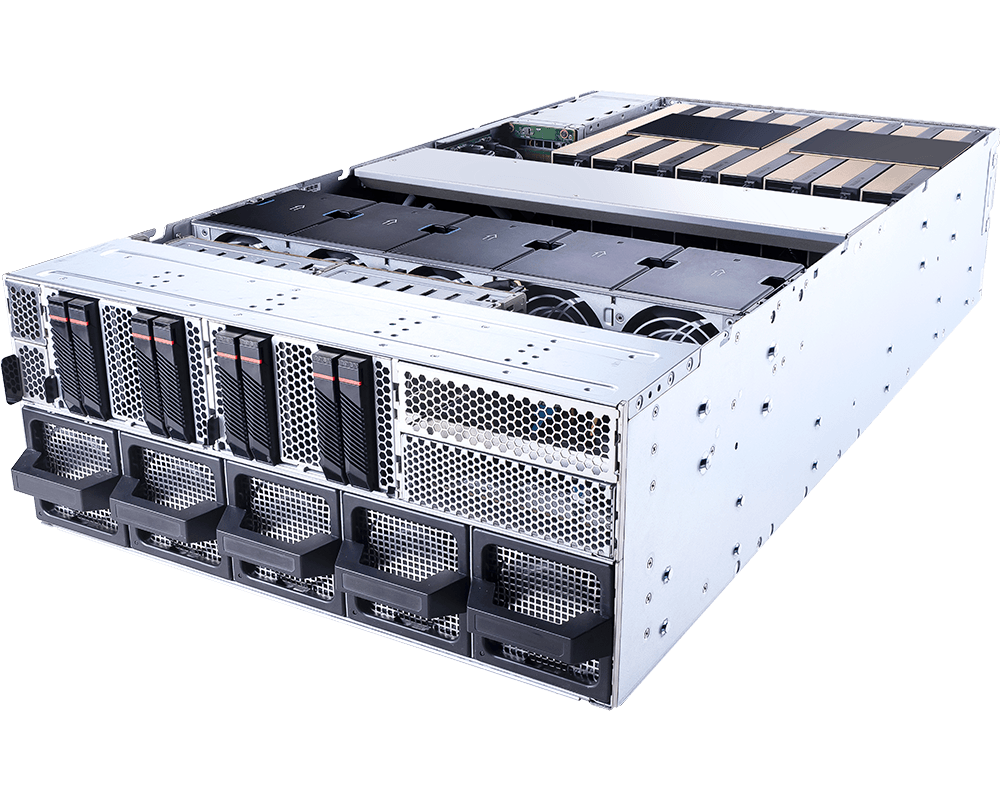

MSI CG481-S6053은 NVIDIA MGX 모듈러 아키텍처를 따르는 4U 랙마운트 GPU 서버다. 더블폭 GPU 가속기 8장과 후면 400G QSFP 8포트를 한 섀시에 담아, GPU 한 장당 400G 포트 하나를 대응시키는 스케일아웃 구성을 별도 확장 카드 없이 만들 수 있다.

이 모델의 핵심은 네트워크와 PCIe 스위치를 겸하는 NVIDIA ConnectX-8이다. 시스템 블록 다이어그램 기준으로 PCIe 스위치 보드에 ConnectX-8 4개가 실려 있고, 각 ConnectX-8이 400GbE 2포트(합계 8포트)와 GPU 슬롯 2개를 담당한다. 그 결과 GPU용 더블폭 슬롯 8개가 PCIe 6.0 x16 규격으로 제공되며, 400G 네트워크가 확장 슬롯을 전혀 소모하지 않는다. 같은 4U 형제 모델인 CG480-S6053과 갈리는 지점이 바로 여기다.

프로세서는 AMD EPYC 9005 시리즈 2소켓 구성으로 Socket SP5(LGA6096)를 쓰고 TDP 500W까지 받는다. 메모리는 DDR5 24슬롯, CPU당 12채널 1DPC 구성이며 최대 6400MT/s, DIMM 당 최대 256GB를 지원한다. MSI 공식 CPU AVL 에는 EPYC 9745(128코어), 9825(144코어), 9565(72코어), 9475F(48코어), 9275F(24코어)가 올라 있다.

스토리지는 전면 핫스왑 2.5인치 U.2 PCIe 5.0 x4 NVMe 8베이이며, CPU0 에서 4베이·CPU1 에서 4베이가 각각 직결된다. PCIe 스위치를 거치는 CG480 과 달리 CPU 직결이라 지연이 짧다. 내부에는 2280/22110 규격 M.2 NVMe 2포트를 둔다. 표준 SKU 는 두 가지로, S6053G481RAU8 은 RAID 미지원, S6053G481RAU8R 은 NVMe RAID 0/1 을 지원한다.

전원은 3200W CRPS 80PLUS Titanium 3+1 리던던트 구성이고, 냉각은 500W CPU 까지 감당하는 EVAC 공랭 모듈 2개와 8080 핫스왑 시스템 팬 10개로 짠다. 관리는 ASPEED AST2600 BMC 에 AMI MegaRAC 펌웨어를 얹어 IPMI 2.0 과 DMTF Redfish API 를 지원하며, 듀얼 BIOS·듀얼 BMC 를 갖췄다. 베어본으로 공급되므로 CPU·메모리·GPU·NVMe 는 도입 목적에 맞춰 별도로 구성한다. 엑스디노드는 이 플랫폼의 구성 설계부터 국내 공급까지를 담당한다.

더블폭 8장

PCIe 6.0 x16 FHFL 더블폭 8슬롯. ConnectX-8 칩셋을 경유하는 스위칭 토폴로지.

400G QSFP 8포트

NVIDIA ConnectX-8 기반. 확장 슬롯을 쓰지 않아 GPU 8장 구성을 유지한다.

AMD EPYC 9005 2소켓

Socket SP5(LGA6096), TDP 500W 까지.

DDR5 24슬롯 6400MT/s

CPU 당 12채널 1DPC, DIMM 당 최대 256GB.

U.2 NVMe 핫스왑 8베이

CPU0 4베이 + CPU1 4베이 직결. M.2 NVMe 2포트 별도.

3200W 티타늄 3+1

CRPS 80PLUS Titanium. EVAC 공랭 모듈 2개 + 핫스왑 팬 10개.

폼팩터: 4U 랙마운트 (NVIDIA MGX 아키텍처)

치수 (W x H x D): 438.5mm x 175mm x 800mm

표준 SKU: S6053G481RAU8 (RAID 미지원) / S6053G481RAU8R (NVMe RAID 0/1 지원)

지원 OS: Windows 2025, Ubuntu 24.04, Red Hat 9.5

인증: CE, FCC (Class A)

패키지 구성: 베어본 1, 퀵가이드 1, 슬라이드 레일 킷 1, CPU 쿨러 2, CRPS PSU 4, 섀시 핸들 4, PCIe CEM5(12VHPWR) 16핀 전원 케이블 8, BlueField-3 DPU용 전원 케이블 1

프로세서: AMD EPYC 9005 시리즈 2소켓, TDP 최대 500W

소켓: LGA6096 (Socket SP5) 2개

메모리 슬롯: DDR5 DIMM 24슬롯

메모리 채널: 12채널 (1DPC)

메모리 타입: RDIMM / RDIMM-3DS

최대 동작 속도: 6400MT/s

DIMM당 최대 용량: 256GB

CPU AVL (MSI 공식): EPYC 9745 128C 400W / 9825 144C 390W / 9565 72C 400W / 9475F 48C 400W / 9275F 24C 320W

GPU 슬롯: PCIe 6.0 x16 FHFL 더블폭 8슬롯 (ConnectX-8 칩셋 경유)

추가 확장 슬롯: PCIe 5.0 x16 FHFL 싱글폭 1슬롯 (CPU0 직결)

최대 슬롯 수: PCIe 6.0/5.0 x16 최대 9슬롯

지원 GPU: NVIDIA H200 NVL 또는 RTX PRO 6000 Blackwell Server Edition 최대 8장

GPU AVL (MSI 공식): NVIDIA RTX PRO 6000 Blackwell Server Edition (PCIe Gen5.0 x16, TDP 600W, VRAM 96GB)

GPU 8장 장착 조건: RTX PRO 6000 Blackwell Server Edition 8장은 주위온도 30℃ 기준 지원

GPU 전원: PCIe CEM5(12VHPWR) 16핀 전원 케이블 8개 기본 내장

네트워크: 400G QSFP 8포트 (NVIDIA ConnectX-8 칩셋)

관리 포트: 1000Base-T 전용 서버 관리 포트 1개

BMC: ASPEED AST2600

관리 펌웨어: AMI MegaRAC 기반, IPMI 2.0 및 DMTF Redfish API 지원

이중화: 듀얼 BIOS 및 듀얼 BMC

BMC 로컬 저장매체: eMMC

PCIe NIC AVL (MSI 공식): Intel E810-XXVDA2 25G, Intel X710-T2L 10GBase-T, NVIDIA ConnectX-7 MCX75310AAS-NEAT 400G, NVIDIA BlueField-3 B3220 200G

후면 I/O: 1000Base-T 관리 포트 1, 400G QSFP 8, USB 3.0/2.0 Type-A 1, Mini DisplayPort 1, 전원 LED 버튼 1, UID LED 버튼 1

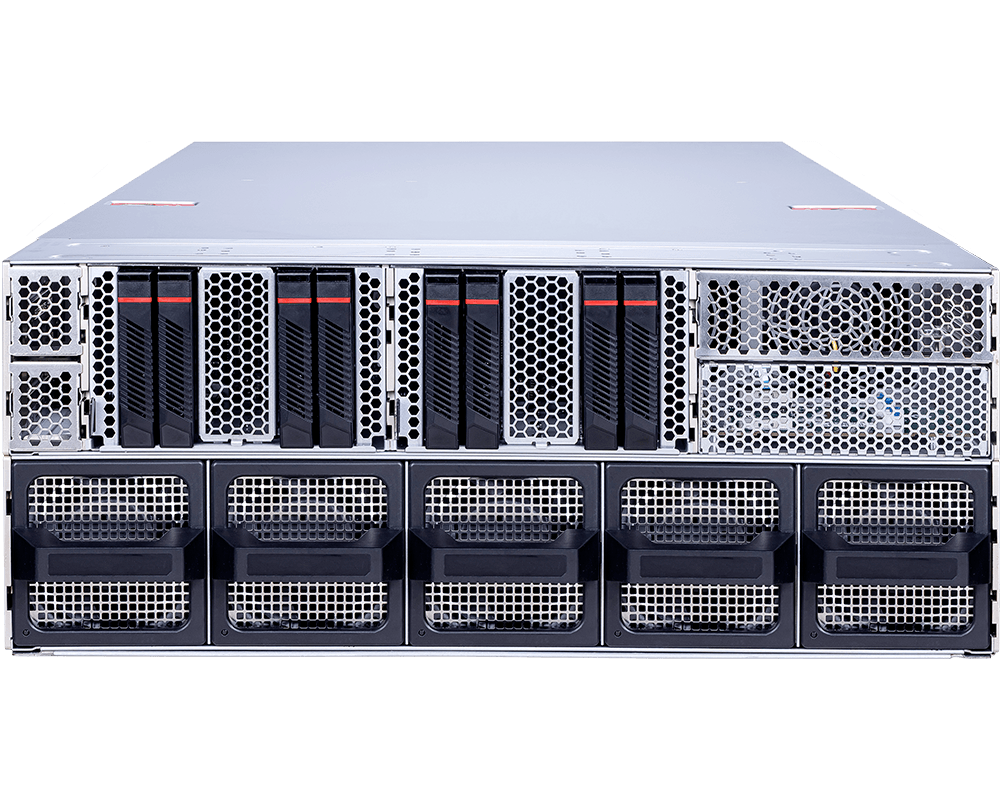

전면 I/O: 핫스왑 2.5인치 U.2 드라이브 베이 8

드라이브 베이: 전면 핫스왑 2.5인치 U.2 PCIe 5.0 x4 NVMe 8베이 (CPU0 4베이, CPU1 4베이)

내부 스토리지: 2280/22110 PCIe 3.0 x2 NVMe M.2 2포트

RAID: NVMe RAID 0/1 지원 (S6053G481RAU8R SKU 한정)

U.2 NVMe AVL (MSI 공식): Solidigm SSDPF2KX038TZ 3.84TB, Samsung MZWLO1T9HCJR 1.92TB, MZWL61T9HFLT 1.92TB, MZWL63T8HFLT 3.84TB

M.2 AVL (MSI 공식): Micron MTFDKBA1T0TFH 1TB(2280), MTFDKBG1T9TFR 1.92TB(22110), Samsung MZ1L21T9HCLS 1.92TB(22110), MZ1L2960HCJR 960GB(22110)

RAID/HBA AVL (MSI 공식): Broadcom MegaRAID 9560-8i (PCIe 4.0 x8, SAS/SATA/NVMe)

전원 공급 장치: 3200W CRPS 80PLUS Titanium 3+1 리던던트

PSU 치수 (W x H x L): 73.5 x 40 x 185 mm

입력 정격 (100-120Vac): 16A 50-60Hz / 출력 최대 1200W (+12V 106.6A, +12Vsb 3A)

입력 정격 (200-219Vac): 16A 50-60Hz / 출력 최대 3000W (+12V 246A, +12Vsb 3A)

입력 정격 (220-240Vac): 16A 50-60Hz / 출력 최대 3200W (+12V 262.3A, +12Vsb 3A)

입력 정격 (DC 240V): 16A / 출력 최대 3200W

전원 케이블: C19 전원 코드 필요 (옵션 액세서리)

냉각: 최대 500W CPU 대응 EVAC 공랭 모듈 2개, 8080 핫스왑 시스템 팬 10개

동작 온도: 10℃ ~ 35℃

동작 습도: 8% ~ 85% (비응결)

비동작 온도: -30℃ ~ 60℃

비동작 습도: 8% ~ 90% (비응결)

보안: 섀시 침입 감지, 온보드 TPM 2.0, Hardware Root of Trust(Microchip CEC1736) 옵션

GPU 8장과 400G QSFP 8포트를 한 노드에 함께 담아 GPU 대 네트워크 포트를 1대1로 맞춘 학습 클러스터를 구성한다. 네트워크가 확장 슬롯을 쓰지 않으므로 GPU 8장 구성을 그대로 두고도 노드 간 대역폭을 확보한다. NIC 를 슬롯에 따로 꽂아야 하는 일반 4U 서버와 갈리는 지점이다.

MSI 가 명시한 주요 용도다. 더블폭 GPU 8장을 4U 에 집적해 랙 단위 집적도를 올리고, U.2 NVMe 8베이에 모델 가중치와 캐시를 로컬로 둔다. U.2 가 CPU 직결이라 가중치 적재 구간의 지연이 짧다.

MSI 가 공식적으로 밝힌 적용 분야다. RTX PRO 6000 Blackwell Server Edition 을 최대 8장까지 얹어 그래픽 연산과 시뮬레이션 워크로드를 처리한다. 다만 8장 구성은 주위온도 30℃ 기준 지원이므로 랙 흡기 온도를 먼저 확인한다.

EPYC 9005 2소켓과 DDR5 24슬롯 12채널 메모리를 함께 써서 GPU 가속과 CPU 연산이 모두 필요한 분석·HPC 워크로드를 받는다. 전처리·데이터 로더 단계에서 CPU 측 병목이 생기는 구성에 유리하다.
